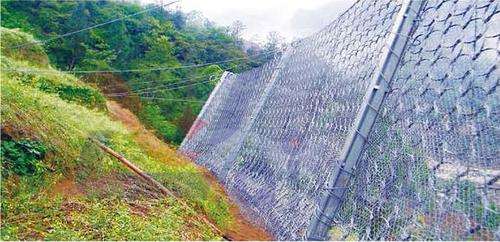

解析被动环形网安装工序方法（一）

　　1被动环形网按设计并结合现场实际地形对基座、锚杆孔位置进行测量定位和标示

　　(1)被动环形网系统走向线应尽可能为水平直线,必须避开较大的地形起伏或在必要时进行平整处理(填平凹坑、整平凸起体或沿等高线放线)。当系统走向不是直线时,应根据其走向变化情况设计增加拉锚绳,或者增加或调整支撑绳分段甚至另起一道独立系统;当相邻基座高差超过1.5m时,应根据其走向变化适当设计增加柔性网的使用量或对网片几何形状提出特殊要求(标准形状为矩形)

　　(2)被动环形网柱间距标准值为10m,必要时可以在8m-12m范围内进行调,他直扇保系壳向总长度和各分段长度偏差不超过士0.2m,

　　(3)被动环形网钢丝绳错杆的位置由其与相邻基座间的顺坡距离确定,该距离标准值主要取决于系统高度,必要时允许有±0.5m的调整量,但标准位置位于下坡侧或走向线上的所有错杆均不得位于上坡侧

　　2被动环形网按设计钻凿孔径不小于中45的锚杆孔(一般在岩石地基时采用)或开挖基坑(一般在土质或强破碎地基时采用,对覆盖层不厚的地方,当开挖至基岩而尚未达到设计深度时,则可在基坑内的锚孔位置处钻凿锚杆孔,待锚杆插入基岩并灌浆后浇筑上部基础)

　　3被动环形网锚杆孔内插入描杆并灌注标号不低于M20的水泥砂浆(采用P.O42.5水泥时建议配合比为水：泥砂：水=1:1.35:0.45)或水灰比0.45-0.5的纯水泥浆,或者基坑内预埋杆井浇筑标号不低于C20的基础砼(亦可在浇筑基础砼后钻孔安装锚杆)在进行张拉、紧国等工序前,或注浆体养护不得少于三天

　　4被动环形网基座安装:将基座秦入地脚螺栓并拧紧螺母(注意基座与钢柱的衔接端位于上坡侧

　　5被动环形网下支撑绳及其缓冲绳安装

　　(1)被动环形网在每一分段内,将每组两根的E3、E4消能绳各一组的无鸡心环连接环套端用一个1卸扣合并连接到端柱外内侧或支撑绳分段外上坡侧的错杆B上,另一端待与支撑绳两端连

　　(2)被动环形网将两根下支撑绳(一端为连接环套,一端为绳头;注意环套端应位于E4消能绳所在端)置入基座绳措内,插入限位销管并用开口销锁定

　　(3)被动环形网将支撑绳连接环套端用一个1”卸扣合并连接该位置处消能绳的两个连接环套;

　　(4)被动环形网将支撑绳绳头端分别穿过该位置处消能绳的两个连接环套(嵌有鸡心环)张紧下支撑绳并用绳夹紧固(本设计中绳夹紧固的钢丝绳端部紧固绳夹数量均至少为4个,绳夹同距宜为钢丝绳直径的6-7倍,其U形杆应位于绳头一侧

　　(5)被动环形网将长约5.6m的缓冲绳(仅分段钢柱处的上支撑绳上安装长约9.6m的特殊缓冲绳)置于基座下侧隈位板下并用限位螺栓锁定(螺母位于限位板底面),手动张紧后分别用一个绳夹和7/8”卸扣安装到基座两侧的支撑绳上(卸扣连接到双支撑绳上,且端柱外侧无需卸扣连接;卸扣宜在安装环形网后安装)其中绳夹的U形杆应位于缓冲绳一侧,其拧紧扭矩为25m(至U形杆侧钢丝绳开始明显压入变形即可,后同)
